作者：王斌、潘吉超、張正炎
移動視頻指揮系統現廣泛應用于部隊非涉密軍事行動，如搶險救災、反恐處突、重大地方活動保障等，具有機動靈活、快速便捷、直觀高效等特點。加裝量子保密機后，可傳輸更高密級信息，拓展了系統在部隊中的使用范圍，可為部隊機動、野戰開設、作戰行動提供有效視頻通信手段。
一、移動視頻指揮系統的構成
移動視頻指揮系統主要由終端系統、專用信道、入網認證管理系統、視音頻應用系統和量子加密系統五部分組成，其中終端系統和量子加密終端可配置于指揮車輛、單兵或固定指揮場所，入網認證管理系統、視音頻應用系統和量子加密系統可配置于坑道或高安全級別的機房。系統組織結構如下圖所示：
（一）終端系統
終端系統包括移動網關、音視頻設備、控制終端組成。移動網關集音視頻采集、解壓縮和無線網絡傳輸?shù)裙δ転橐惑w，可將采集后的音視頻信號，通過無線網絡傳輸至后臺的視音頻服務器。視音頻服務器進行音頻、視頻的管理交換，可實現各指揮所之間的音視頻交互通信。控制終端中安裝有控制軟件，可對音視頻信號進行相關參數設置，同時可對組網會議進行遠程管理控制。 （二）專用無線信道

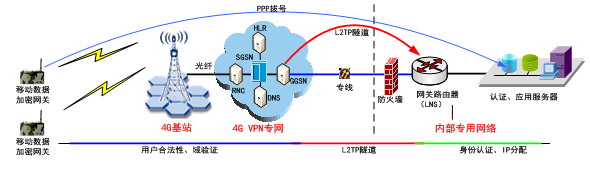

專用無線信道可采用4G VPN、軍用寬帶電臺、wifi自組網等方式。在非軍事行動中，一般采用信號穩定、覆蓋范圍更廣的4G VPN系統。該系統具備一定的安全措施，如身份驗證、空中加密傳輸、專線連接等。4G VPN專網業務流程圖如下所示：
4G VPN專網只提供網絡傳輸信道，用戶開機后與VPN專網建立空中加密信道，發送上網請求，SGSN通過HLR對用戶序列號和接入點域名做合法性檢驗，通過驗證后在DNS服務器查找接入點域名所對應的專用GGSN，以該GGSN作為一個代理，依托光纖專線與LNS網關路由器之間建立L2TP隧道，實現用戶PPP報文透傳。 （三）入網認證管理系統
入網認證管理系統主要包括LNS網關路由器、AAA認證服務器和IP－IP路由器等。LNS網關路由器主要用于實現與4G VPN專網中的GGSN連接并建立L2TP隧道，是L2TP隧道的邏輯終點。AAA服務器是驗證、授權和記費的簡稱，主要進行身份認證、授權以及用戶信息的存儲、策略管理等。L2TP隧道將用戶封裝的原始PPP數據包傳送到隧道終點后，LNS網關路由器解包還原為用戶發起的原始數據包，AAA認證服務器根據數據包中的用戶ID、密碼和設備識別碼及串號等對用戶進行認證，并設定用戶權限，通知LNS網關路由器為用戶分配固定軍網IP地址。 IP-IP路由器是實現IP-IP隧道協議的網絡設備，具有根據發送和接收IP數據包報頭自動添加IP-IP隧道功能，是專為移動網關設計的專用路由器。不同網段的車載或單兵終端發送的數據包經過移動網關的路由模塊，按照預先設定的規則自動轉化為同一網段的IP地址，實現點對點跨網段互通。與固定側網絡互通時，經IP-IP路由器按相反規則還原為原地址進行通信，實現系統路由免配置。 （四）視音頻應用系統
視音頻應用系統主要包括視頻服務器、視音頻編解碼服務器、視音頻矩陣、調音臺、音箱、話筒、大屏幕顯示系統以及視頻會議系統軟件等。視音頻應用系統工作流程如下圖所示：
由移動網關采集的音視頻信息，通過專用信道傳送至視頻服務器，視頻服務器根據會議要求，對音頻和視頻信號進行交換，實現多方視頻通信。本地音視頻需通過視頻編解碼服務器進行解碼或編碼，而后通過視頻矩陣和調音臺還原為模擬信號，收聽收看。 二、量子加密的實現原理
為確保4G移動通信具有更高的安全性，選擇在移動網關和音視頻服務器兩端加裝量子網絡加密機。量子網絡加密機是支持量子密鑰的網絡數據傳輸加密設備，通過IPSec VPN加密隧道實現IP層數據加解密、消息來源正確性驗證、密鑰管理等功能。秘鑰則通過量子真隨機數發生器獲取，并儲存于加密機內置的秘鑰池中。 （一）IPSec VPN加密隧道
IPSec是IETF組織定義的一組協議，用于增強IP網絡的安全性，建立IPSec VPN連接需要三個步驟：步驟一，流量觸發IPSec。IPSec建立過程是由對等體之間發送的流量觸發的，一旦有VPN流量經過加密設備，連接過程便開始建立了。步驟二，建立管理連接。加密機兩端根據D-H算法生成對稱秘鑰，協商和建立管理連接，并驗證遠程系統的標識。該管理連接是一個準備工作，不傳輸實際數據，只是就協議、加密算法和使用的密鑰進行協商。步驟三，建立數據連接。IPSec基于安全的管理連接，協商建立一個或多個用于IPSec通信的數據連接。一般為兩條：一條接受數據，一條發送數據。
IPSec對原來的IP數據進行了封裝和加密，加上了新的IP頭，如果封裝安全負荷ESP用在網關中，外層的未加密IP頭包含網關的IP地址，內層加密的IP頭包含真實的源和目標地址，這樣可以防止偷聽者分析源頭和目標之間的通信量。
（二）量子真隨機數發生器 產生隨機數的方法有兩種：偽隨機數發生器和真隨機數發生器。偽隨機數是通過數學的方法由計算機產生，對于同樣的種子，產生的隨機序列是相同的。如果攻擊者擁有足夠的計算能力,則可以對偽隨機數加密進行破解。為了令攻擊者即使有無限的計算能力,在已知現有序列的情況下也無法成功預測下一位產生的隨機數，就需要使用真隨機數發生器。
根據量子力學的量子態疊加原理,量子系統可以處在對應一個力學量的本征態的疊加態,對疊加態的測量將使系統按照一定的概率隨機地塌陷到某個本征態,測量的結果是不確定的。這種不確定性完全是一種量子效應。通過測量某些量子系統的可觀察量來獲取隨機數,它的隨機性是由量子力學理論保證的,是內在的，不受外物控制的，具有真正的隨機性、不可預知性和不可重現性。

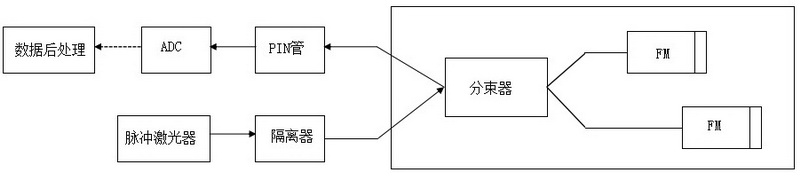

量子真隨機數發生器采用高速脈沖激光器作為光源，最大可以提供1000MHz的光脈沖頻率，采用Faraday-Michelson延時環結構，該結構通過BS將入射光分成兩路，兩路光的光程不同，一路走長臂，一路走短臂，通過長臂和短臂末端的法拉第鏡將兩路光分別反射回去，并在出口處形成相位干涉，經PIN管進行采樣后形成隨機脈沖信號，最后通過ADC器件對隨機脈沖信號的幅度進行AD轉換，最后再經過數據后處理操作得到真隨機數的0、1序列。
設備形態上采用PCIe接口，方便集成到計算機中，使用靈活方便，并且具有很好的擴展性和升級優化空間。 三、系統應用 （一）部隊機動
部隊機動途中，4G移動視頻終端可配置在指揮車輛，在建設有4G基站的路段使用，作為衛星機動通信的備份或補盲手段。指揮員可通過該系統對各下屬單位進行指揮管控，掌握部隊實時機動信息，發布指令，組織作戰籌劃。 （二）部隊宿營
部隊駐停或宿營時，該系統可由車上轉入野戰帳篷，用于異地聯動指揮籌劃，也可由單兵攜帶前出預警，作為警戒防御手段之一。如宿營地?zé)o4G信號覆蓋的區域，可利用4G移動基站或?qū)拵ё越M網電臺作為備份或補盲手段，形成覆蓋宿營區域的專用網絡。 （三）部隊作戰
在渡海登島作戰行動中，可將全系統轉移至艦載指揮所，各艦載指揮所使用寬帶自組網電臺作為組網手段，使用移動視頻指揮終端組織視頻指揮協同，作為衛星通信的備份手段之一。
