和所有柔派系列手機用戶畫風不一樣的是，他的折疊屏手機，是用來做CG視頻特效研發使用的。就是這種彎折的戶外大屏幕上，看起來栩栩如生有3D感的視效。 ▼
東京新宿街頭，建筑物上的屏幕中出現一只巨大的貓咪
成都太古里，著名的“裸眼3D大屏”
發現沒，這些屏幕其實就像外折90°的折疊屏手機……
NeroBlack買了折疊屏手機測試后覺得非常合適，而接下來，接觸到了RoKit柔性開發套件后，又打開了更開闊的創意世界。
我們來看看他的“研發過程”吧！▼
src='http://www.73768.net/news/2021/8/image/2021081939507917.gif'>（以下內容經NeroBlack授權發布，如轉載請注明原作者及出處）我個人從屬于影視特效制作行業，主要涉及流體模擬類CG特效制作的項目，目前有一些新領域待開發，如：戶外曲面屏、異形屏的流體特效表現。
這有別于以往平面視頻的制作流程，更多要考慮曲面、尤其是90°曲面在特定視角（如斜側45°+仰視）所展現出來的三維透視感。
純粹靠想象很難做出合適的CG視頻，就算是去購買曲面屏，戶外的那種LED太過巨大，沒辦法在工作室房間內直接測試實際顯示效果，這一直是一個頭疼的問題。
流體特效特殊屏設計1
流體特效特殊屏設計2
冥思苦想之后，突然冒出一個靈感：有沒有可以向外折疊的柔性屏手機模擬曲面屏？
搜索了一下目前很多柔性屏手機是向內對折的，并不適合向外對折的需求。但很幸運，我發現柔宇的手機是可以向外彎折的，而且也看到柔宇科技在柔性屏領域的各項技術發布會，所以就下單了一臺二手柔宇柔派一代手機（因為資金有限且不知效果如何），隨后做了一些曲面屏的特效畸變測試，算是比較成功，基本滿足預期要求，部分細節（比如屏幕邊緣對齊位置，視頻邊界處理等）可逐漸優化。
柔派1代手機測試流體計算顯示
柔宇科技在得知我的需求以后提議可以使用Rokit柔性開發套件，這是專門針對柔性屏應用開發者及硬件玩家提供的一系列硬件集合（包括：柔性屏、柔性傳感器、開發主板、HDMI轉接板等）。
于是，我收到了RoKit柔性開發套件。打開快遞后發現是一個密碼鎖箱子，非常氣派！▼
RoKit手提箱鎖部構造
RoKit手提箱側面

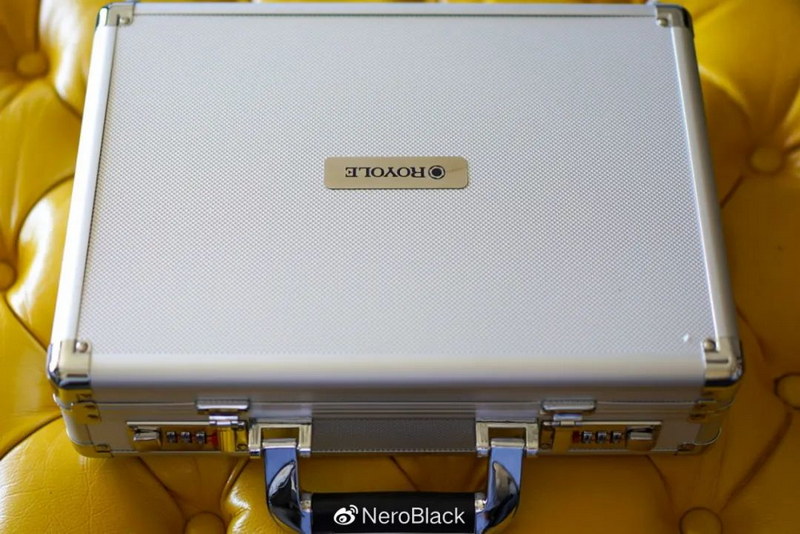

RoKit開箱
柔性顯示模組
柔性顯示模組
插上電源并與計算機顯卡連接后可以立即被識別為顯示器2（分辨率為1920*1440），所制作的CG特效視頻只要尺寸匹配就能直接使用播放器播放，不需要像以前必須先上傳到手機、再用相應的視頻APP播放的流程，省去了很多“中間環節”，大大提高工作測試效率。
最關鍵的，它不像手機只能在固定位置彎曲，幾乎可以在所有位置進行橫向彎曲，比如5:5（正中央）、3:7、4:6甚至2:8的位置彎折，這樣就對非正中央彎曲的需求提供了更多測試的可能性。
分辨率1920*1440顯示
柔性屏彎折測試
柔性屏彎折測試
我希望做的是正中彎折、角度為90°的L型屏幕效果，現在遇到一個新的頭疼問題：沒有固定支架（我也不能一直用手撐著屏幕）。
咨詢了一些亞克力定制、金屬定制的店，成本都太高，動輒成百上千。即使定做，如果不進行幾次測試，未必定制出來就是想要的結果。
一番周折，最后決定著“自己動手、豐衣足食”：自己建模，然后3D打印（當然，因為沒有3D打印機，最終選擇在網上找一些店鋪打印，節省成本）。
「使用Houdini建模」
是的你沒看錯，是使用Houdini這個“特效軟件”進行建模，因為更加程序化，易于在保證相互數學邏輯關系的情況下進行各項參數調節。
第一版柔性屏支架建模設計
「第一版」
失敗。因為只考慮了尺寸和形狀，而忽略了實體受力（樹脂材料兩邊太薄導致過于柔軟、“頭重腳輕”，最后折斷）：
第一版柔性屏支架設計與3D打印
「第二版」
在第一版的基礎上進行了加固，但是沒考慮到柔性屏自身彎折后的厚度與硬度、一旦彎曲就進不去，而且因為背板設計太大，又浪費了很多錢（3D打印是根據重量來收費的，而不是“難度”），心疼。
第二版柔性屏支架建模設計
第二版3D打印柔性屏支架
「第三版」
近乎成功，且節省了原料，但是屏幕插入的縫隙還是差了0.5毫米（專門多設計了一個“蓋子”但最后沒用上）。
第三版柔性屏支架設計與3D打印
「第四版」
終于完成，可以順利地把柔性屏放進去了！（當然也有一些小問題：3D打印有一些“毛刺“，間距太近的兩片擋板中間會產生很多”阻礙“，需要手動磨平，很像打印手辦那種后期處理的感覺）
第四版柔性屏支架設計與3D打印
「流體制作」
接下來就是流體特效制作（Phoenix FD for Maya），三維容器根據柔性屏的尺寸進行了一比一的建模，所以模擬也完全對應得上，流體特效制作我還是比3D打印更有經驗一些：

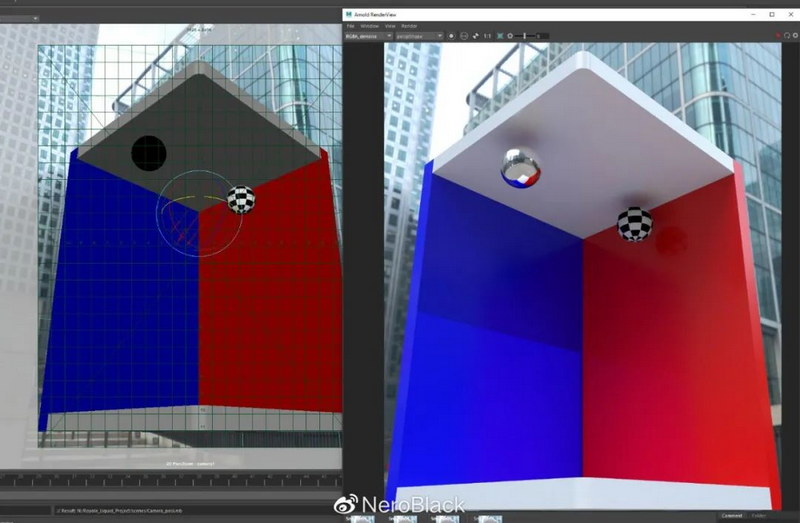

Phoenix FD for Maya制作流體特效
基于曲面渲染與上屏測試（使用的是柔宇1代手機，這個環節是在3D打印支架還沒有完成的過程中進行的，大概是第二版到第三版3D打印之間的那段時間，因為手機算是有一定的支撐結構能力）
三維階段測試
柔派1代手機測試
「最終上屏測試」
基于曲面渲染與上屏測試（使用的是柔宇1代手機，這個環節是在3D打印支架還沒有完成的過程中進行的，大概是第二版到第三版3D打印之間的那段時間，因為手機算是有一定的支撐結構能力）
使用MacBook Pro 2014作為“播放設備”
大功告成！
柔宇
用柔性屏實現裸眼3D！資深視覺特效專家NeroBlack用柔宇RoKit柔性開發套件制作了演示裝置，視頻為流體容器測試效果 #RoKit #柔性屏
柔宇柔性屏演示流體容器測試效果
「總結」
這次曲面屏流體特效測試雖然過程比較“曲折”，但也從中吸取了很多寶貴的經驗，比如：
1. 曲面彎折角度與弧長需要精確計算（Rokit最大彎折R20）
2. 屏幕彎曲后實際狀態會與非彎曲狀態下稍有不同
3. 3D打印建模需要考慮的各種因素（材質硬度、力學結構、3D模型如何連接支撐）
4. 3D打印成本（價格主要基于重量、材料，而非模型“難度”）
5. 三維可視角度換算等CG與實體交互配合的經驗
