# 本期導讀
上一期我們重點向大家介紹了興圖新科超低延時分布式坐席顯控系統的核心功能應用，面對市場上琳瑯滿目的分布式系統，那么興圖的分布式系統又有哪些優勢特點呢？本期我們將從核心技術優勢、平臺優勢、產品優勢、服務優勢四個方面來為大家詳細解析。
一 核心技術優勢
不管是哪一類分布式系統，其基本原理都是一樣的，都是將信號源采用編碼節點進行編碼壓縮，通過IP網絡交換機進行傳輸，最后通過解碼節點進行解碼輸出顯示。
最近一年一度的“雙十一”網上購物狂歡節相信大家都有參加，其實分布式系統的信號源從編碼采集，到網絡交換傳輸，再到解碼輸出的整個過程，跟網上購物的貨物打包裝車碼貨（編碼），到快遞物流運輸（傳輸交換），最后到用戶收貨拆包裹（解碼）的過程非常類似。
物流中貨物的打包裝車碼貨過程即為編碼壓縮的過程，貨物包裝體積越小（壓縮比大），碼貨越合理，占用的運輸空間便越�。ùa率小），車輛可運輸?shù)呢浳飻?shù)量也越多（并發數量多），物流成本也越低 。但打包貨物體積壓縮的越小（壓縮比大），貨物被壓縮損壞的幾率也越大（有損率大），耗費的打包時間也越長，從而導致整體物流耗時也會更長（延時大）。

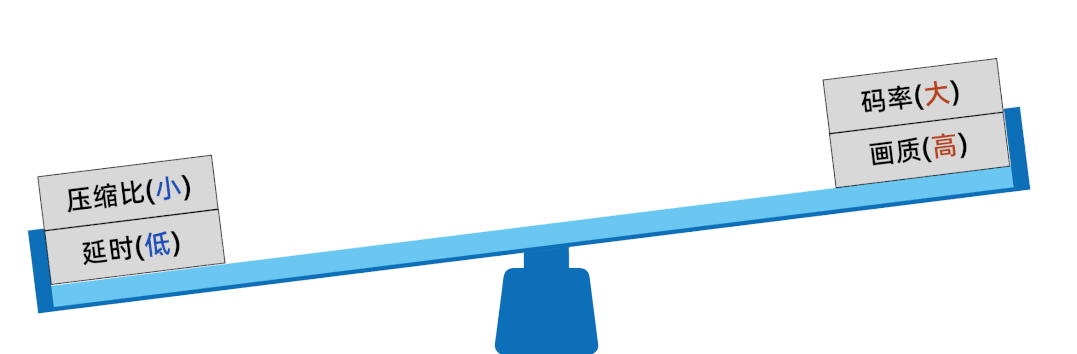

壓縮比大、碼率小，延時高、畫質低
壓縮比小、碼率大，延時低、畫質高
衡量網上購物體驗的優劣其中一個重要指標就是物流的速度是否夠“快”，能否用最“省”的物流成本運送最“多”的貨物，而且貨物在運送過程中能夠保持完“好”無損，即“多、快、好、省”。
那么對應到分布式系統的優劣便是信號源從編碼到解碼的端到端延時是否夠“低”，能否消耗最少的網絡成本并發傳輸最多的圖像路數，并保障解碼輸出的圖像具有高畫質、高還原度效果，因此延時、碼率、畫質三個核心指標也直接決定了分布式編解碼算法的優劣。
市面上的分布式系統雖然琳瑯滿目，但歸根到底也主要有深壓縮和淺壓縮兩種編解碼技術架構，下面就來詳細對比這兩種技術架構的優劣勢：
分布式技術架構分析
深壓縮
深壓縮，顧名思義將視頻進行深度壓縮，即高壓縮比，通常基于SOC芯片采用H.264/H.265編解碼格式，實現端到端延時65~120ms，碼率帶寬4~20Mbps，畫質多為4:2:0（傳統普通監控視頻畫質），具有低碼率、高并發、易遠傳、易兼容等優勢，但延時較大，畫質較差。
淺壓縮
淺壓縮，顧名思義將視頻進行較淺的壓縮，即低壓縮比，通�；贔PGA芯片采用VC-2、JPEG2000等編解碼格式，實現端到端延時≤20ms，碼率帶寬300~700Mbps，畫質多為4:4:4 （圖像還原度最高），具備低延時、高畫質優勢，但碼率帶寬占用太大，需采用支持組播模式的萬兆交換機，故成本較高，且協議難以兼容通用H.26X協議格式的音視頻系統。
那么問題來了，
魚與熊掌能否兼得？
有沒有一種編解碼算法能夠
實現碼率、畫質、延時三者的平衡？
☟ ☟ ☟
興圖新科超低延時編解碼技術
興圖新科基于H.264/H.265標準，創新性地推出了超低延時編解碼技術，發明了圖像片段錯峰編碼傳輸算法，融合了靜態圖像編解碼算法和基于運動圖像多幀編解碼算法的優勢，利用FPGA器件作為高性能硬件平臺，建立了以宏塊為單位的幀內預測、幀間預測及運動估計方法，實現了低延時≤20ms ，低碼率2~40Mbps，高畫質4:2:2/4:4:4，使得延時、碼率、畫質三者達到了極致平衡，真正做到了魚與熊掌兼得。
興圖新科雙核分布式方案
鑒于淺壓縮、深壓縮編解碼技術各自的優劣勢，市面上的一些顯控廠商推出了“雙引擎”分布式系統，將淺壓縮和深壓縮相結合，該方案在本地大廳局域網內采用淺壓縮碼流來滿足高畫質、低延時的應用需求，由于淺壓縮碼率300~700M太大，無法用于跨域遠傳，只能采用深壓縮碼流，但延時較大、畫質較差。

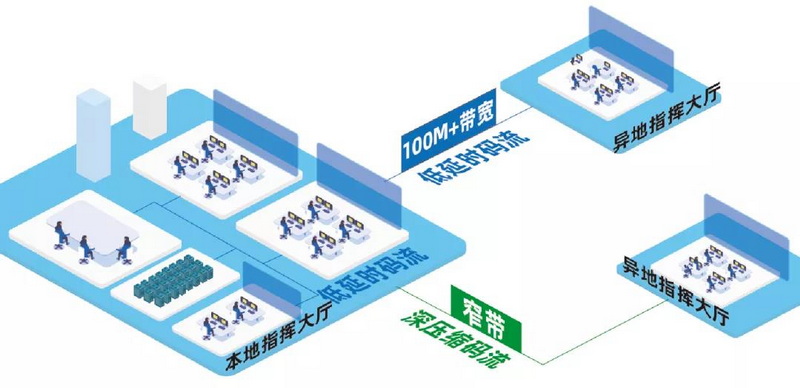

興圖新科基于 FPGA+SOC 雙芯片，推出了雙核分布式方案，有機地將超低延時編解碼技術和深壓縮編解碼技術相結合，由于低延時碼率在40M以內，故在本地大廳局域網內，以及跨域帶寬足夠（百兆以上）的異地大廳間傳輸均可采用低延時碼流來滿足高畫質、低延時的應用需求，針對帶寬較小的異地區域則可采用深壓縮碼流來滿足低帶寬、高并發等應用需求。
小結
淺壓高畫碼率高，交換成本受不了。
深壓碼率雖然小，畫質延時讓人惱。
淺壓雙擎不討巧，低碼高畫難得搞。
興圖雙核剛剛好，低碼高畫延時小。
二 平臺優勢
分布式系統主要?jiǎng)澐譃闊o中心、無服務和有中心、有服務兩種架構，無中心分布式系統中所有編解碼節點設備均需存儲賬號、權限、業務等數據，當任意數據發生變更時所有設備均需進行實時同步刷新，這種架構存在著極大的數據安全性和數據一致性等問題，無中心服務也不便于統一的運行狀態監控運維管理，系統擴展性也不夠。
興圖新科將多年來自主研制的openVone音視頻融合平臺應用到了綜合顯控管理中，構建了分布式管理服務，充分發揮了強大的平臺優勢。
01 全面的資源接入能力

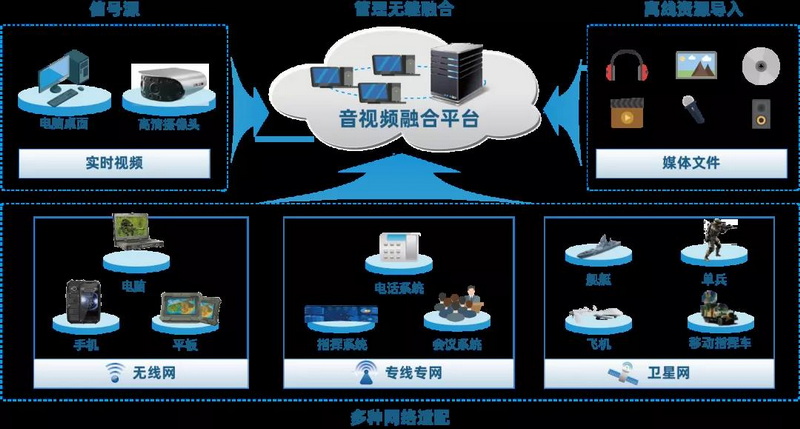

依托興圖新科自主研制的openVone音視頻融合平臺，可將不同網絡鏈路、不同異構系統、不同協議格式、不同信號類別的海量音視頻資源全面接入，形成統一的音視頻資源池，并可根據不同任務場景柔性化組織編排、統一編目管理。
02 跨區域共享協作能力
興圖新科openVone音視頻融合平臺具有多級級聯的能力，能夠構建出跨區域、多層級的顯控系統，實現跨區域的資源共享、遠程調看、同步觀摩，異地大廳坐席之間也可以開展圖像推送、視頻會議等業務，完成遠程聯合協作。
03 精細化權限管理能力
openVone音視頻融合平臺提供了精細化的權限管理體系，可劃分為用戶賬號登錄權限、資源訪問權限、設備控制權限、功能模塊使用權限、用戶優先級權限等。如系統嚴格按照用戶角色進行編解碼設備、大屏、坐席、環控設備等各類資源的調看和控制，權限在后臺運維變更后實時刷新生效。
04 全網全域伴隨化指揮能力
系統打破大廳物理位置的限制，實現了大廳虛擬化，即導播和坐席人員可在全網全域的任意導播終端或席位上漫游登錄，均可訪問和控制其權限所擁有的資源，而且用戶自定義的快捷鍵、場景預案、收藏的資源等用戶習慣均可全網伴隨，從而實現無差別的伴隨化指揮。
05 智能化的應用能力

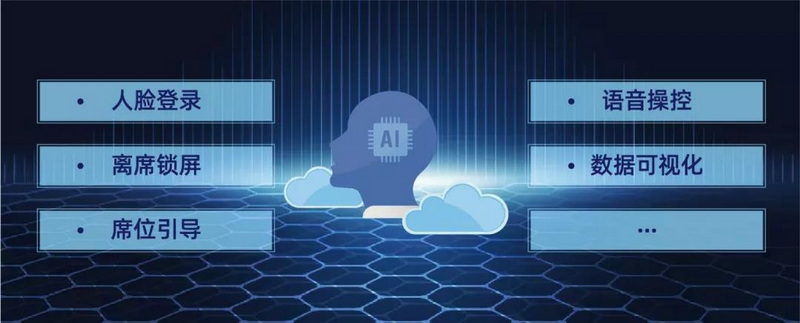

平臺可擴展升級部署為基于云計算、大數據、人工智能的云視平臺，具有人臉識別、語音識別、視頻濃縮、視頻摘要、行為分析、表情分析、視頻結構化等多種人工智能技術，因此可提供席位人臉識別登錄、離席鎖屏、席位引導等智能化應用，也可以提供語音操控大屏顯示、環境控制等應用，并能夠?qū)Ａ抠Y源數據進行大數據分析、挖掘，快速提取出有價值情報信息，為智能化指揮提供支撐。
06 可視化運維管理能力

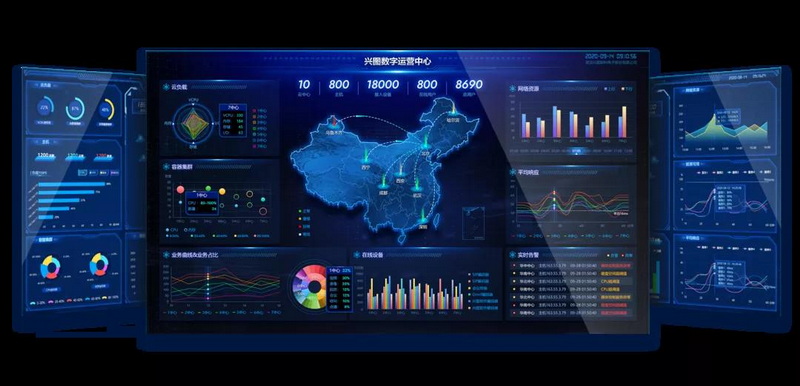

平臺提供了一套B/S可視化運維系統，用戶可以對整個系統的運行狀態以可視化的圖形圖表形式進行實時監控和管理，如所有設備在線及健康度狀態、網絡鏈路拓?fù)浼斑\(yùn)行狀態、服務器運行狀態等，系統還提供運維配置、故障告警、資產管理、工單管理等多種功能，可大大提高運維保障人員的運維管理效率。
三、產品優勢
興圖超低延時分布式坐席顯控系統具有完備的產品序列，無論在硬件產品設計、終端交互體驗，還是特色功能應用等方面均具有極大的優勢。

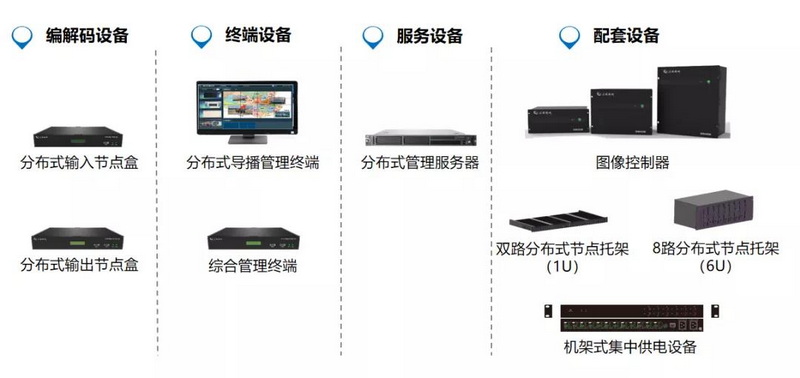

01 齊全的產品序列
02 精細的產品設計
03 友好的交互體驗
興圖的分布式系統非常注重終端的人機交互體驗，坐席終端嵌軟界面采用可視化OSD懸浮菜單設計，即支持鼠標點擊、拖拽等操控，也支持鍵盤快捷鍵操控，為用戶帶來跟操作window軟件一樣的友好交互體驗。
04 智能的導播計劃
興圖的分布式系統創新性的針對不同任務場景可自定義創建多種導播計劃預案，能夠?qū)⑿盘柷袚Q、大屏切換、預置位切換、燈光/窗簾/電源等環境控制等多個控制動作指令，統一編輯至計劃腳本中，一鍵快速執行。
四、服務優勢
公司市場網絡遍及全國 20 多個省及直轄市，并建有完善的售后服務體系，實行質量全程監控，踐行“四隨”服務理念，堅持“以客戶為中心、為客戶服務、創造客戶價值”，來滿足不同細分市場客戶的服務需求。
