一個交換機究竟能支持多少個網絡監控攝像頭？
根據攝像機的碼流和數量來選擇
1、攝像機碼流
選擇交換機前，首先要弄清楚每路圖像占用多少帶寬。
2、攝像機的數量
要弄清楚交換機的帶寬容量。常用交換機有百兆交換機、千兆交換機。它們的實際帶寬一般只有理論值的 60~70% ，所以它們端口的可利用帶寬大致是 60Mbps 或 600Mbps。
舉例：
根據你使用的網絡攝像機的品牌看單臺碼流，再去估算一臺交換機能接多少臺攝像機。
比如 :
①130 萬：960p 攝像機單臺碼流通常 4M，用百兆交換機，那么就可以接 15 臺（15×4=60M）； 用千兆交換機，可以接 150（150×4=600M） 。
②200 萬： 1080P 攝像機單臺碼流通常 8M，用百兆交換機，可以接 7 臺（ 7×8=56M）； 用千兆交換機，可以接 75 臺（75×8=600M） 這些都是以主流的 H.264 攝像頭為例給大家講解的，H.265 減半就可以了。

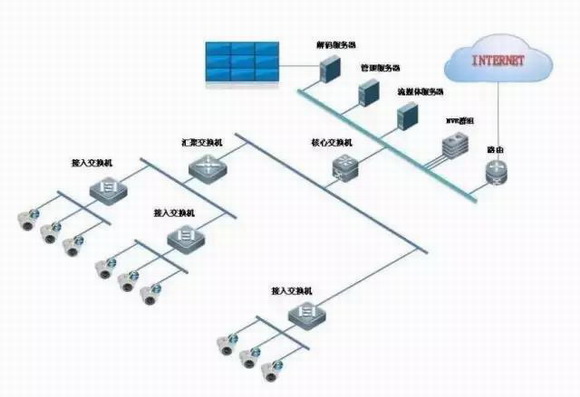

從網絡拓撲結構上來講，一個局域網通常是兩到三層結構。接攝像機那端為接入層，一般用百兆交換機就夠了，除非你在一個交換機上接了很多個攝像機。
匯集層、核心層則要按該交換機匯聚了多少路圖像來計算。 計算方法如下：如果接 960P 的網絡攝像機，一般 15 路圖像以內，用百兆交換機；超過 15 路則用千兆交換機；如果接 1080P 的網絡攝像機，一般 8 路圖像以內，用百兆交換機，超過 8 路則用千兆交換機。
交換機的選擇要求
接入層交換機的選擇
條件 1： 攝像機碼流：4Mbps，20 個攝像機就是 20*4=80Mbps。
也就是說，接入層交換機上傳端口必須滿足 80Mbps/s 的傳輸速率要求，考慮到交換機實際傳輸速率(通常為標稱值的 50%，100M 的也就 50 M 左右，)，所以接入層交換機應選用具有 1000M 上傳口的交換機。
條件 2： 交換機的背板帶寬，如選擇 24 口交換機，自帶二個 1000M 口，總共 26 口，則接入層的交換機背板帶寬要求為：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板帶寬。
條件 3： 包轉發率：一個 1000M 口的包轉發率為 1.488Mpps/s， 則接入層的交換機交換速率為：(24*100M/1000M+2)*1.488=6.55Mpps。
根據以上條件得出： 當有 20 路 720P 攝像機接入一個交換機時，此交換機至少必須具有 1 個 1000M 上傳口、20 個以上的 100M 接入端口才能滿足需求。
匯聚層交換機的選擇
假如總共有 5 個交換機接入，每個交換機有 20 攝像機，碼流為 4M,那么匯聚層的流量為：4Mbps*20 *5=400Mbps，那么匯聚層的上傳端口必須是 1000M 以上的。
如果 5 個 IPC 接入一個交換機，一般情況下需使用一個 8 口交換機，那么這個
8 口交換機是否滿足要求？可以看如下三個方面：
背板帶寬：端口數*端口速度*2=背板帶寬 ，即 8*100*2=1.6Gbps。
包交換率：端口數*端口速度/1000*1.488Mpps=包交換率，即8*100/1000*1.488=1.20Mpps。
有些交換機的包交換率有時計算出不能達到此要求，那么就是非線速交換機，當進行大容量數量吞吐時，易造成延時。
級聯口帶寬：IPC 的碼流*數量=上傳口的最小帶寬，即 4.*5=20Mbps。通常情況下，當 IPC 帶寬超過 45Mbps 時，建議使用 1000M 級聯口。
