距離國慶聯歡晚會已經過去將近兩周時間，熙訊科技協助奧蕾達和京東方的手持光影屏在國慶晚宴上令人嘆為觀止的精彩表現也深深的印在了廣大觀眾心中。晚宴之后我們也收到不少客戶咨詢關于國慶晚宴上光影屏是如何實現的咨詢，今天就讓我們向大家揭秘這絢麗的主題表面背后的黑科技！
晚宴上搭載熙訊控制卡的光影屏表演
01
聯合定制，異步系統脫胎換骨式重構
“今年4月，北京經濟技術開發區管委會接到任務，組建專門團隊抽調各方專家，進行符合導演創意的產品總體設計。”聯歡指揮部服務保障部技術保障組負責人白樹青說，導演組提出的希望是“這塊屏不是簡單的移動平板，要散發出水墨畫般的色彩光影感”。浪漫的描述變成現實產品，首先要解決3道題——屏幕外形與顯示、屏幕同步可靠受控、全部視頻內容快速接收。
熙訊研發人員與國投集團企劃部部長白樹青女士合影
顯示屏控制系統是光影屏的心臟，要滿足光影屏使用時的無規則震動、幾萬個視頻和幾千張卡大數據1小時內下載、以及最核心的零延遲同步控制機制，這在現有的異步系統上，從硬件到軟件都需要完全重新架構。經過反復考量，最終奧蕾達和京東方排除一切質疑，選擇了專注異步系統研發10年以上的熙訊科技聯合研發，開啟了持續一個月的聯合定制。

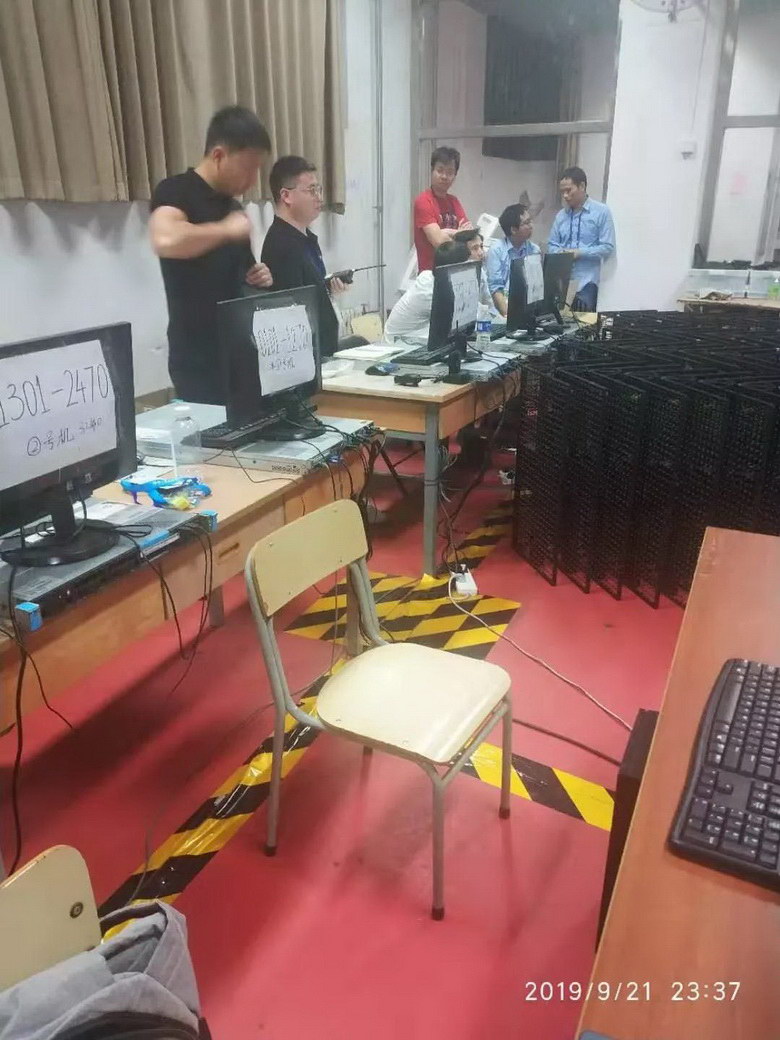

熙訊“攻堅隊”連夜測試產品
產品測試無誤后熙訊工作人員合影
最終通過搭載全球領先的熙訊異步安卓卡E16和AIPS信發系統，首次實現短時間內將133,800幀畫面內容快速下發至3290塊屏幕。采用無線LORA技術對3290個屏幕進行統一視頻切換，從而保證畫面的完整性，以及和現場音樂和燈光的協調。為了實現這些需求，我們對控制卡的軟件進行了如下升級：
1. 由于控制臺和控制使用無線通訊，控臺和控制卡的通訊協議進行了優化，減少接口數量，壓縮協議數據字節數保證通信快速穩定可靠；
2. 為達到3290個平面顯示畫面同時切換，控制卡程序?qū)λ幸曨l進行預加載，收到點播指令后基本零延時呈現視頻內容；
3. FPGA程序結合項目使用的顯示芯片進行了特別優化，確保滿足導演組對顏色顯示效果和亮度的嚴格要求；
4. 對表演中故障設備的快速備屏替換，采用即插即用鍵盤編號后插入U(xiǎn)盤導入視頻內容，實現一分鐘內完成屏幕更換。
為此，北京聯通搭建了26個基站，力爭通過專線網絡快速準確地下發，以保證通道安全和傳輸速度，整個過程控制在1.5小時以內！
02
AIPS云平臺功能改進
90分鐘演出，3290塊光影屏、330多萬燈珠要組成很多圖案。黑弓團隊創作出整體表演的視效創意以及光影屏上多達1700多萬個數字內容光點。在此基礎上，北京理工大學將每一組視頻文件通過映射計算和影像重構，生成3290個小的播放視頻單元，形成52640個視頻變化，京東方按每個屏的特有編號進行傳入。這對節目發布平臺是一個巨大的挑戰！
熙訊研發團隊連夜作戰，嘔心瀝血將系統視頻算法反復重構，以及采用LORA的控制心跳機制多層備份，對AIPS平臺功能進行了如下升級：
1. 增加批量素材上傳功能，可以在短時間內上傳幾十g文件；
2. 增加一鍵制作節目的功能，可以在短時間內自動制作三千多個節目，且保證數據完全無誤；
3. 增加一鍵自動按控制卡序列號匹配同名節目，通過加密通道同時分發到三千多張卡；
4. 優化文件下載功能，采用配置多進程靜態文件服務器的方式，解決下載過程中的高并發問題；
5. 增加鎖定平臺部分功能的接口，可以實現鎖定后部分功能無法使用，從而保證控制卡數據安全；
6. 增加一鍵更新apk到控制卡的功能，可以實現一鍵更新所有控制卡上的apk，減少人工操作時長等等。
最終將AIPS平臺做成了全智能一一對應的模式編輯，3290個產品的零延遲同步顯示！最終使光影屏按張藝謀導演所預想的，十全十美向全世界展示。
03
人體工學設計，新能源技術創新
這3290塊光影屏總共有3368960顆燈珠，且每顆燈珠都由恒流驅動控制，每一顆都是“中國芯”。很難想象，半年前它們還只是導演組腦海中的一個美好設想。浪漫的設想，要變成現實的產品，這需要從多維度解決——屏幕外形與人體工學設計、產品可靠性和重量輕便可操作性、顯示安全性和實時零延遲可控性等等。

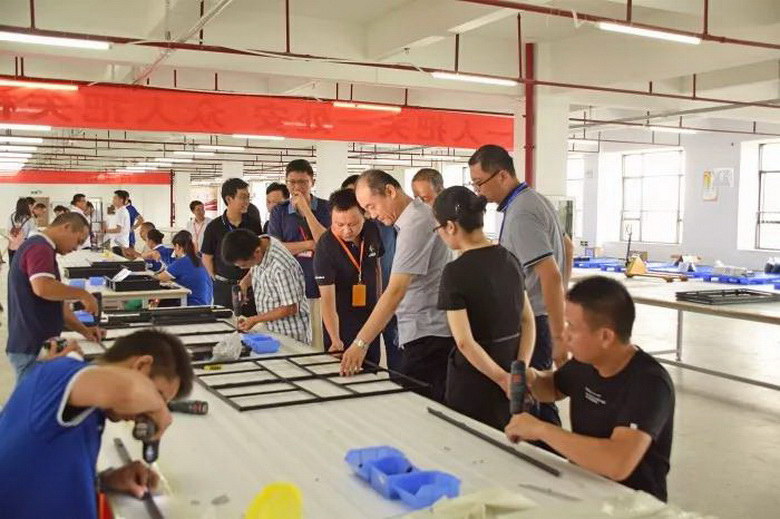

奧蕾達領導們陪同專家組領導體驗光影屏生產
奧蕾達技術攻堅隊所有相關部門與人員都凝聚一心，群策群力，對光影屏進行不斷優化，每個細節都精雕細琢。為了保證了戰士們?cè)诓逝藕捅硌莸臅r(shí)候動作的連貫性操作，奧蕾達將優化了兩次人體工學設計，并且將光影屏瘦身到2.85公斤！為了解決供電問題，奧蕾達研發團隊經過反復研討，反復試驗，理論與實踐結合，最終實現了光影屏供電防呆死扣連接、多模式自我保護、雙電池更換冗余設計、高電壓大電流快速集中充電、防爆防燃式設計……工欲善其事，必先利其器，當把產品做到極致，其實它帶來的收獲也往往令人意想不到。
并肩作戰的熙訊團隊與奧蕾達團隊合影
晚宴前熙訊團隊在后臺緊張籌備
表演獲得圓滿成功后熙訊團隊在天安門前喜悅合影
國慶70周年聯歡活動這場極具震撼力的視聽盛宴，背后凝聚著所有工作人員的艱苦付出。熙訊科技有幸能夠參與其中，為祖國生日貢獻綿薄之力。未來，我們會繼續精耕異步領域，致力于產品和技術的提升，為行業帶來更多驚喜！
上海熙訊電子科技有限公司是全球戶外數字傳媒與LED顯示控制系統解決方案服務商，致力于以互聯網技術和智能系統推動行業的產業升級，為打造數字智慧城市貢獻力量。10年來我們精耕于這一領域，憑借卓越的創新能力、突出的定制能力、優秀的服務能力、贏得了全球客戶的信任！
