EAW KF740線性陣列音箱助力伊利諾伊州大學升級布雷登禮堂
波恩學生中心的技術總監，Chuck Fudge解釋道：“我們之前使用的是一套老舊系統，于1981年設計并安裝。老實說，自從2005年我回來就職技術總監以來，就一直在努力說服校方更新系統。舊系統曾為我們很好地服務過，不過這個場地的升級已經拖延了太久。”
跟許多學校一樣，伊利諾伊大學（ISU）為Fudge提供的工程預算比較緊張。對于新系統他有四個標準。頭兩個是出色音質和適合預算的價格，這是沒有妥協余地的。他還希望系統能夠應付禮堂里舉行的大多數活動，從百老匯歌舞劇到音樂會，并且希望系統的體積做到比較緊湊，這樣在一些自帶PA系列的巡演活動時，不必將禮堂的系統拆除。
“預算決定了項目的規模，中等大小的線性陣列音箱是顯而易見的解決方案。”Fudge補充道。“我做了一些研究，并與其他專業人士談了一下，將選擇范圍縮小到幾個擁有符合我標準產品的廠商。”
Fudge對備選列表中的每個系統進一步的試聽，決定采用EAW KF740線性陣列音箱，能滿足最為全面的功能需求，并且加上“KF740的性價比極高——以較小的體積提供大型全規格系統的表現——這完美適應我們的需求與預算。”
禮堂有著扇形形狀，在管弦樂團坐席層為階梯式坐席不留中間過道。樓廳與眺臺層提供額外的座位，總?cè)萘窟_(dá)3500人。該場地的演出多種多樣：百老匯音樂劇、流行與鄉村音樂明星、各類巡演、喜劇表演和大牌表演者——要求系統能夠適應這些多樣化的演出。

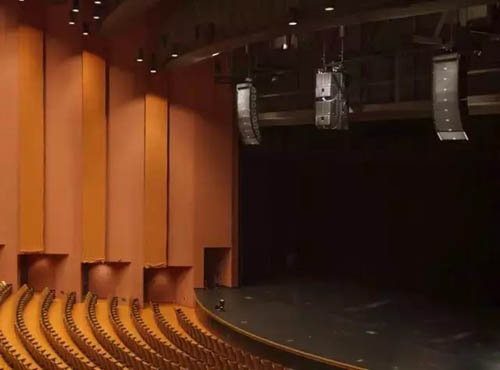

在EAW ASG團隊的協助下，采用EAW Resolution軟件，F(xiàn)udge定下了一套左右構成的線性陣列——每側8只KF740，加上由4只SB1001組成的中央音箱組以心形配置提供額外的低頻表現。陣列和低頻音箱組懸掛得很高，保證觀眾視線不受阻礙，并且不會妨礙有時使用其他系統。主系統覆蓋了管弦樂團和樓廳層坐席區域。
KF740
高輸出三分頻的KF740具有雙62mm音圈高頻壓縮驅動，以及雙8寸同軸疊加陣列（CSA）技術負載中頻傳感器，集成在一個共用號筒上，占據了整個箱體前部。KF740提供出色的指向性控制，可控頻率低至160 Hz。一對低頻單元集成在中頻/高頻號筒上，加上一對安裝在側面，提供高達18 dB的離軸抑制。一臺UX8800處理器提供Focused處理，讓系統分頻之間能有精確的過渡，同時能保持接近完美的90度控制。

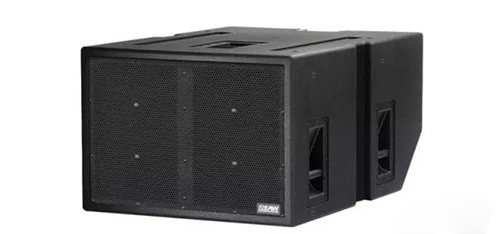

SB1001
KF740線性陣列的設計，能做到從陣列的正下方到幾百英尺遠的前方提供無縫覆蓋，使其成為禮堂使用的理想方案。Fudge通過改變箱體后部的展開角度調整了垂直方向輸出以適應房間，這一調整是在Resolution軟件的指示下進行的。最終結果是獲得了持續一致的波陣面，擁有頻率范圍廣闊，高分辨率的音頻質量，覆蓋整個交響樂團和樓廳坐席區域。
四只EAW QX364組成較小的音箱組用于覆蓋二層眺臺。QX系統的點聲源特性讓聲音能夠在觀眾上方直接覆蓋，同時將墻壁或屋頂發生反射的可能性降低到最小。
QX364
“QX音箱作為輔助系統讓我們能夠根據需要打開及關閉上層眺臺。”Fudge說。“并且也可以作為巡回演唱會的補聲。可以將其整合進入系統，無需擔心系統是否能覆蓋到二層眺臺——并且這些包廂中的清晰度也是非常令人驚嘆的——這樣這些座位就能獲得與禮堂中其他任何地方相同的清晰度了。”
QX364具有超高效的獨特高頻壓縮驅動加上60x45度恒定指向號筒。4個相位對齊的10英寸低頻傳感器分別以垂直和水平方向成對安排，基于其間隔擴展了指向性控制并提供優秀的清晰度。由于4個低頻傳感器是在水平和垂直平面上對稱環繞高頻壓縮驅動的，整個頻譜上的響應顯得是從空間中的單個點發出的。
Fudge最后總結說：“我們從觀眾、技術團隊和表演者中均獲得了良好的評價。對于最終效果我非常滿意。”
|
