模擬時代已不再，目前就全球安防市場而言，網絡攝像機已全面超越模擬攝像機，但網絡攝像機同樣有傳輸距離受限的問題，何解?此時工程商一般會使用網絡光纖收發器，將網線的數據轉到光纖上實現視頻數據超長距離的傳輸。光纖收發器發展多年，市場上種類繁多，價格也參差不齊，那在這么多可選性面前我們該如何選擇呢?網絡光纖收發器的表現究竟怎樣呢?a&s本次就評測了中國安防業老大�？低暤囊豢罹W(wǎng)絡光纖收發器，且看其表現到底如何?
�？低暟僬坠饫w收發器 DS-3D04 系列
今次到達a&s評測室的DS-3D04T-A是�？低暤囊豢�4口百兆光纖收發器，外觀上，該機采用方正式結構打造，配合黑色的機身顏色搭配，讓其專業與嚴謹并重，而金屬材質的全方位應用，在確保機身穩固的同時，亦大大利于機身熱量的及時揮發，整個測試過程中(大約3小時左右的高負荷運行)，小編多次用手觸摸機身，發現該機的機身表面溫度平穩，控制在適宜的范圍內，一則說明該機本身的發熱量并不大;二則同時亦可說明該機的散熱性能表現良好。

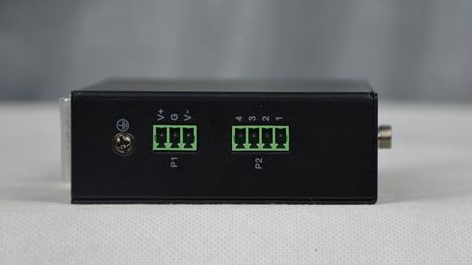

接著再看看機身的前面板部分，光纖收發器的主要接口皆位于其上，由下往上依次為4個10/100M自適應以太網口，支持的網絡標準包括IEEE802.3、IEEE802.3u及IEEE802.3x;一個光纖接口(FC/SC接口);光纖連接指示燈及電源指示燈;機身頂部則設置有P1與P2兩個接口，以及一個防雷接地螺絲，P1為DC12V電源接口，P2則主要用于控制數據指令的傳輸;值得一提的是該機在安裝方式上采用工業導軌結構，便于安裝的同時其穩固性亦得保證，再加上其可在-30～70℃的寬溫條件下穩定工作，滿足不同環境下的應用頗為輕松。
畫質穩定可靠，支持多種傳輸距離
�？低旸S-3D04系列光纖收發器采用波分復用技術，在具備強大抗干擾能力的同時，在數據的傳輸上亦具備高可靠性與高穩定性。該系列包括DS-3D04T-A、DS-3D04T-B與DS-3D04T-C三個型號，分別對應20km、40km與80km的光纖數據傳輸距離，支持QoS技術(QualityofService，即服務質量)，一旦網絡過載或擁塞時，能確保重要的傳輸數據不受延遲或丟棄，保證網絡高效穩定地運行;該機還具備廣播風暴防護功能，其采用的專業級芯片可實現超低延遲的視頻數據傳輸，那么其延遲表現到底如何呢?
延遲檢測： 首先將某品牌攝像機(以下簡稱攝像機)通過網線直連電腦，再對準運行秒表程序的顯示器，經過多次截圖計算后發現，該攝像機的延遲時間基本穩定在270ms左右;接著把同一攝像機接入光纖收發器，另一光纖收發器則通過網線連接同一電腦，連接兩臺光纖收發器的單模光纖長度為10km，然后將攝像機對準運行秒表程序的顯示器，攝像機運行穩定后進行多次截圖并計算，發現攝像機的延遲時間基本在287ms左右，二者相減為17ms左右，該光纖收發器在延遲時間上的確表現良好。
接著還對上述兩種連接方式下的畫質表現分別進行了檢測，然后再對二者的畫質表現進行比較。
畫質檢測： 檢測方式跟上述的延遲檢測方法一致，首先將攝像機通過網線直連電腦，攝像機對準清晰度測試卡后發現，該攝像機的水平清晰度為950TVL，垂直清晰度為850TVL;接著將攝像機接入光纖收發器，另外一臺光纖收發器則通過網線與電腦連接，連接兩臺光纖收發器的單模單纖長度為10km，此時再檢測攝像機的清晰度發現其水平清晰度亦為950TVL左右，垂直清晰度則為850TVL左右，通過肉眼觀察發現二者的清晰度表現一致;此外小編還利用24色彩色測試卡分別檢測了攝像機在上述兩種情況下的色彩表現，發現二者的表現亦基本相當，可見視頻信息經過10km長距離的光纖傳輸后，肉眼看來，該光纖收發器傳輸?shù)漠嬞|(zhì)依然基本是無損的。
性能呈現良好
作為光纖收發器核心部件之一的光模塊，其性能表現又如何呢?本次a&s利用光功率計對其進行檢測，在光纖收發器(發送波長為1310nm，接收波長為1550nm，傳輸距離為20km)上接入一根30cm左右的單模光纖，光纖另一端插入光功率計，此時光功率計顯示波長為1310nm的光功率為-9.94dBm，控制在-15dBm與-7dBm的范圍內，表現合理。此外a&s還對該機的功耗進行了檢測，發現該四口百兆光纖收發器在空載時(即只接電源，不接網線與光纖)的功率為2.0W，頗為節能。
編輯觀點
該光纖收發器無論是在性能、散熱以及功耗控制上皆有不錯的表現，將其應用于電信、電力、公安、軍隊、公路交通、鐵路、海關、大型廠礦、政府機關、居民生活區等區域下的監控系統完全不是問題。
專家點評
該機做工不錯，即插即用;在延遲上的表現優秀，實測時性能表現穩定，其采用了工業導軌式結構設計，給實際施工時的安裝帶來便利。工業級設計，小巧易安裝。
|
